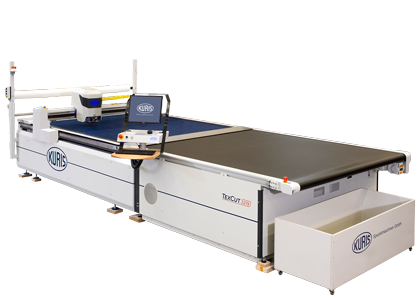

Taglio automatico di materassini, per tessuti tecnici e materiali speciali come lastre, impiallacciati, fibre aramidiche, carbonio e vetro, prepreg e materiali isolanti, prodotti sportivi e ricreativi. TEXCUT 2219 è ideale per campionature e produzioni di serie nei settori abbigliamento, arredamento e automotive.
VANTAGGI
• Il nastro in fibra con una finestra di taglio di 2,2 m, 3,5 m o 4,5 m consente una regolazione ottimale delle dimensioni dei pezzi e dei file da tagliare • Eccellente
qualità di taglio, anche con tagli difficili, contorni e materiali duri grazie alla deflessione automatica con compensazione del coltello (opzione: Smart Knife)
• L’elevata velocità di taglio garantisce prestazioni di taglio altamente efficaci anche per i singoli strati
• Basso consumo energetico grazie all’unità di aspirazione, alla potenza del vuoto e al controllo ottimale (opzione)
• Facile manutenzione grazie ai componenti standardizzati
• Cambio rapido e semplice della lama e della testa di taglio grazie alla posizione di servizio brevettata
• Controllo automatico del parallelismo – nessun allineamento manuale del pacco strati.
• Controllo automatico dell’affidabilità – previene tagli errati in caso di operazioni errate
OPZIONI
• Il sistema può essere spostato su diverse tabelle di diffusione
• Ripetizione del disegno e strisce
• Monitoraggio elettronico della rottura della lama
• Dispositivo di traino
• Dispositivo di foratura per fori fino a 22 mm di diametro
• Dispositivo di aspirazione (Risigillatrice)
• Dispositivo di fresatura
• Coltello intelligente
SPECIFICHE TECNICHE
• Massima altezza di taglio: fino a 100 mm compresso
• Massima velocità di taglio: 90 m/min
• Massima velocità di posizionamento: 120 m/min
• Larghezza di lavoro: 1,90 / 2,20 / 2,40 m (altri disponibili su richiesta)
• Sistema per la larghezza di taglio: 2,25 / 2,55 / 2,75 m
• Lunghezza totale del sistema di taglio: 3,20 / 4,50 / 5,50 m
• Lunghezza di taglio effettiva: 2, 20 / 3,50 / 4,50 m
• Lunghezza dell’area di raccolta: 2,00 / 2,50 / 4,30 / 3.
• Larghezza del nastro di pulizia: 2,10 / 2,40 / 2,60 m
• Lunghezza totale del sistema di taglio: 5,20 / 5,70 / 7,80 / 9,80 m
• Peso dell’unità di taglio: ca. 3600 – 3900 kg
• Peso dell’aspirapolvere: ca. 100-800 kg
DIMENSIONI DEI COLTELLI
• 1,2 x 5,5 mm
• 1,5 x 6,0 mm
• 2,0 x 6,0 mm •
2,0 x 7,0 mm
• 2,5 x 8,0 mm
• 30 x 9,0 mm
CONNESSIONE ELETTRICA
• Tensione di esercizio: 230 / 400 V, 50 / 60 Hz, 3 fasi
• Taglio con nastro di pulizia: 4kW
• Aspirapolvere economico: 18,5 – 30 kW
• Aria compressa (5-6 bar): 10 l/min
• (per foratura dispositivo): 230 l/min (temporaneo)
• Classe di protezione: Classe 1
• Livello di rumorosità: 57 – 74 dB(A)
